| Наименование характеристики | Значение | |||
| Номинальный размер (диаметр условного прохода) DN, мм |
50 | 80 | 100 | 150 |
| Максимальный расход Q4, м3/ч | 31,25 | 78,75 | 125 | 312,5 |
| Постоянный расход Q3, м3/ч | 25 | 63 | 100 | 250 |
| Переходный расход Q2, м3/ч | 0,635 | 1,60 | 2,54 | 6,35 |
| Минимальный расход Q1, м3/ч | 0,397 | 1,00 | 1,59 | 3,97 |
| Соотношение R = Q3/Q1 | 63 | |||
| Пределы допускаемой относительной погрешности в диапазоне расходов, % |
±5 в диапазоне Q1 ≤ Q≤ Q2 | |||
| ±2 в диапазоне Q2 ≤ Q ≤ Q4 (вода ≤ 30 °С) | ||||
| ±3 в диапазоне Q2 ≤ Q ≤ Q4 (вода > 30 °С) | ||||
| Позиция установки в трубопроводе | вертикальная со счетным механизмом, направленным вверх (V↑) | |||
| Температурный класс | T30, T50 | |||
| Класс чувствительности к возмущениям потока |
до счетчика – класс U0, после счетчика – класс D0 | |||
| Класс потери давления | ∆p 63 | |||
| Класс давления воды | MAP 16 | |||
| Диапазон показаний, м3 | 999 999 | 9 999 999 | ||
| Цена деления шкалы, дм3 | 0,5 | 5 | ||
| Установочная длина с фланцами, мм | 180 | 200 | 250 | |
| Масса, кг, не более | 18 | 24 | 45 | |
| Степень защиты оболочки | IP65, IP68* | |||
| Условия эксплуатации | от 5 °С до 55 °С | |||
| Срок службы, лет | 12 | |||

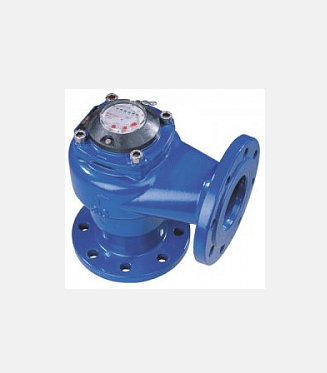

Счетчики воды турбинные MK угловые (DN50; DN80; DN100; DN150)
Счетчики холодной воды турбинные MK предназначены для:
измерения объемов воды при давлении не более 1,6 МПа и температуре от 0,1 °С до 30 °С (50 °С) на водозаборах (артезианские скважины).
Область применения: объекты коммунально-бытовой сферы и, в том числе, для коммерческого учета воды в сетях холодного водоснабжения.
Описание
